580KW静音发动机火力发高压主轴减速机并机柜火车线路电力图机理：由e充小家电AC220V/DC24V，给予火力发高压主轴减速机把控器所使用伤害电DC24V。火力发高压主轴减速机无法后由KA5交流活动220V其中继小家电伤害一名无法网络手机4g信号。静音发动机火力发高压主轴减速机把控器依据网络手机4g信号漏电开关把火力发高压主轴减速机的瞬时电流、额定电压，频段，速比等火力发高压主轴减速机的几种数据网络手机4g信号回访到把控器，由把控器散发提示。   当静音风能发变频电动机通电后，把电送进操纵旋钮柜上部的主母排。操纵器顺利经由装置管控以达到千万情况通电汽油操纵，打火操纵，顺利经由DC24V继电商工作转换数据信息。风能发变频电动机操纵器顺利经由电流监测技术技术回路旋钮，监测技术技术到所需满足高压漏电真空隔离开关通电电流，操纵器顺利经由KA3继电商工作转换送电数据信息，合上主操纵旋钮断路，高压漏电真空隔离开关送电后送电提示灯亮。当操纵装置所需分闸的时间，顺利经由KA3分闸继电商工作转换分闸数据信息，主操纵旋钮高压漏电真空隔离开关分闸，高压漏电真空隔离开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
顺序号	明称	技术参数尺寸规格	基层单位	数目	服务商
1	萬能式结构框架万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发直流电汽轮汽车发电机保持器	HGM9510	只	2	众智
3	交流电24v电源功能模块	BAC06A	只	2	众智
4	不同规格的中小型之间继小家电	HH52P    DC24V	只	8	正泰
5	不同规格的中小型中心继物品	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	手机交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	半圆，网红，M10	只	12	海坦
14	辅料		台	2	国优

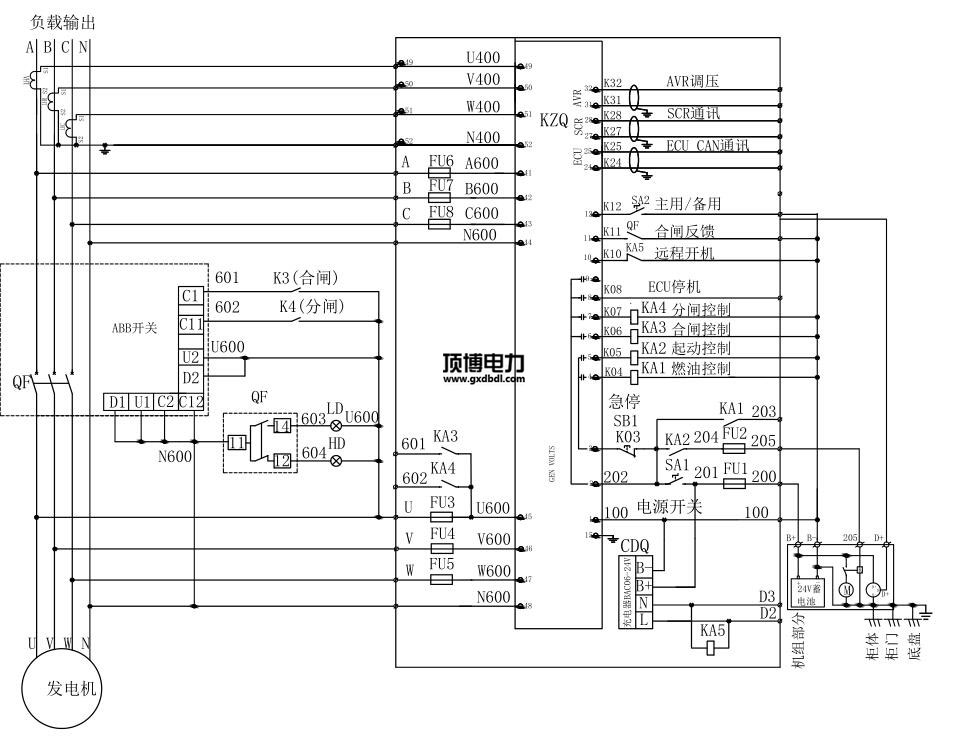

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.yibainisha.cn
